Descrizione Preset E68CXT3
I presetting utensili della serie E68 rappresentano la soluzione ideale per chi desidera ottimizzare i tempi di produzione, migliorare la precisione delle lavorazioni e ridurre gli sprechi. La passione per il nostro lavoro è ciò che ci ha permesso di poter offrire al mercato soluzioni avanzate ma al tempo stesso facili per l’utilizzo.
Costruita per resistere alle condizioni più gravose, la serie E68 è perfetta per essere utilizzata in ambienti industriali caratterizzati da vibrazioni costanti, che potrebbero compromettere la precisione delle misurazioni. La sua rigidità strutturale assicura un'elevata affidabilità operativa, permettendo di lavorare con la massima sicurezza anche nelle situazioni più complesse.
Ogni componente della serie E68 è sottoposto a rigorose procedure di costruzione e collaudo. Questo impegno nella qualità si traduce in un errore di run-out inferiore a 2 µm, assicurando misurazioni estremamente precise e affidabili.
Il nuovo presetting utensili E68CXT3 è equipaggiato con tre telecamere: la prima per la visione frontale con ingrandimento 25X, la seconda e la terza per la visione laterale e verticale dell’utensile con ingrandimento 60X.
Il sistema consente a costruttori e riaffilatori di utensili la misurazione di tutte le caratteristiche geometriche dell’utensile.

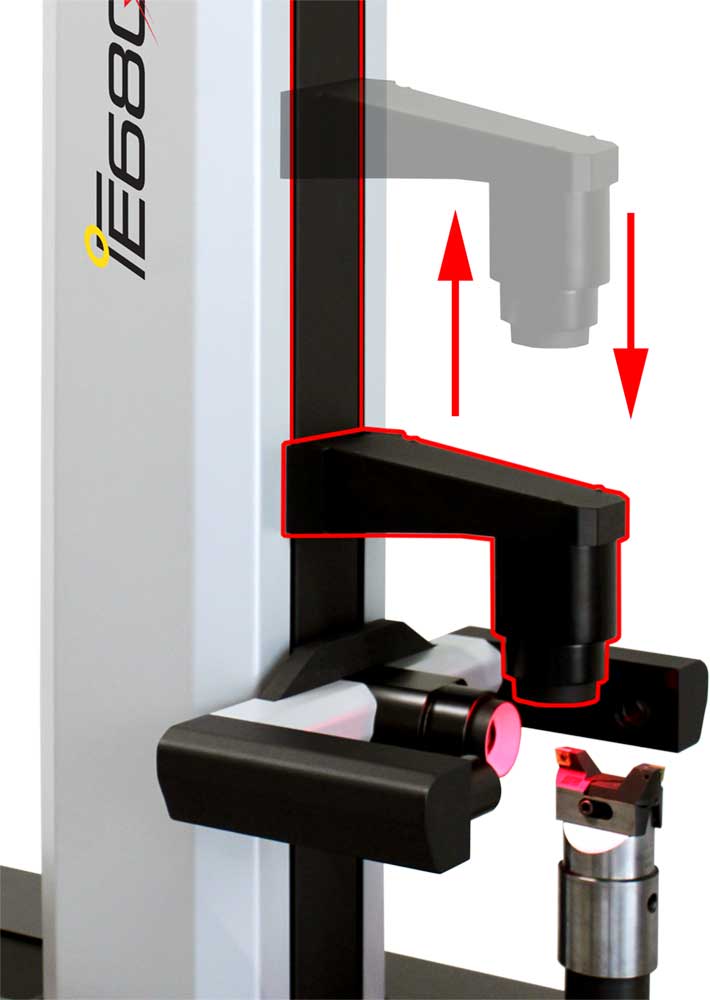

Per facilitare la misurazione di utensili ingombranti, è possibile posizionare la telecamera verticale in posizione massima Z con un ciclo automatico, evitando interferenze con l'utensile. Dopo l'operazione, un clic consente di spostarla in posizione di partenza per riprendere in sicurezza le operazioni standard.
Questa soluzione non è solo un presetting utensili, ma un alleato indispensabile per migliorare la qualità delle lavorazioni, estendere la durata degli utensili e ridurre gli sprechi.
Con Elbo Controlli NIKKEN, ogni controllo è una garanzia di qualità: scegli la tecnologia che lavora per te.
E68CXT3 è l’unico preset multicamera automatizzato: infatti, è dotato di assi motorizzati e, una volta programmato, è in grado di effettuare cicli di misura automatici.
Affidati all’innovazione tecnologica delle tre telecamere per ottenere risultati impeccabili.
E68CXT3 può essere dotato del nuovo sistema di Riconoscimento Automatico Utensili. Per maggiori informazioni, clicca qui.
Preset E68CXT3: Macchina Preset Stand Alone di Elbo Controlli NIKKEN
RIchiedi informazioniScheda tecnica
CARATTERISTICHE GENERALI
- Campo di misura: diametro max 600 mm (raggio 300 mm); altezza max 800 mm
- Base e colonna in granito naturale: max errore linearità 8 µm
- Struttura macchina monoblocco in acciaio, basata a terra con 4 appoggi regolabili antivibranti
- Guide lineari (2 per asse X, 1 per asse Z) con pattini a doppio ricircolo di sfere
- Movimentazione assi motorizzata
- Regolazione micrometrica motorizzata
- Righe ottiche ECN modello GS371 certificate (risoluzione 1µm)
- Monitor Touch-screen TFT 21,5" Full HD verticale
- Tastiera e mouse

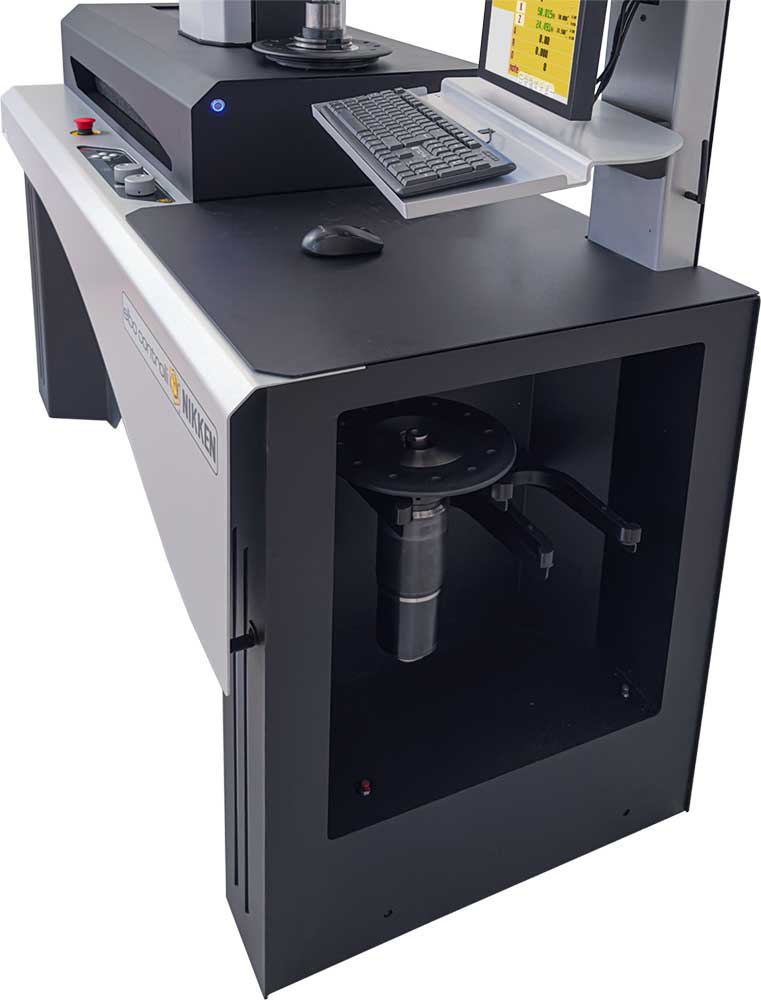

- Supporto laterale portamandrini (1 per 2 mandrini)
- Ingombri: L = 1748,5 mm, H = 2217 mm, D = 717 mm
- Peso netto: ~ 575 kg
CARATTERISTICHE PORTAMANDRINO
- Mandrino intercambiabile (ISO, BT, CAT, HSK, Attacco poligonale, etc.)
- Sistema di identificazione del portamandrino (SP-ID)
- Visualizzazione asse C
- Rotazione automatica del portamandrino e index elettronico
- Freno rotazione mandrino pneumatico
- Bloccaggio portautensili meccanico motorizzato (codolo standard DIN69872, ISO7388, MAS403)
- Bloccaggio portautensili meccanico motorizzato (HSK, Cono poligonale)
CARATTERISTICHE SISTEMA DI VISIONE
- Zoom digitale = 4x
- Area inquadrata ridimensionabile
- TELECAMERA PRINCIPALE
- Obiettivo bi-telecentrico
- Campo di misura sistema di visione Elbo Controlli NIKKEN = 10x10 mm
- Ingrandimento sistema di visione Elbo Controlli NIKKEN = 25x
- Funzione misura utensile
- Funzione ispezione tagliente
- TELECAMERA LATERALE
- Campo di misura sistema di visione Elbo Controlli NIKKEN = 4x4 mm
- Ingrandimento sistema di visione Elbo Controlli NIKKEN = 60x
- Funzione ispezione tagliente
- TELECAMERA SUPERIORE
- Campo di misura sistema di visione Elbo Controlli NIKKEN = 4x4 mm
- Ingrandimento sistema di visione Elbo Controlli NIKKEN = 60x
- Funzione ispezione tagliente

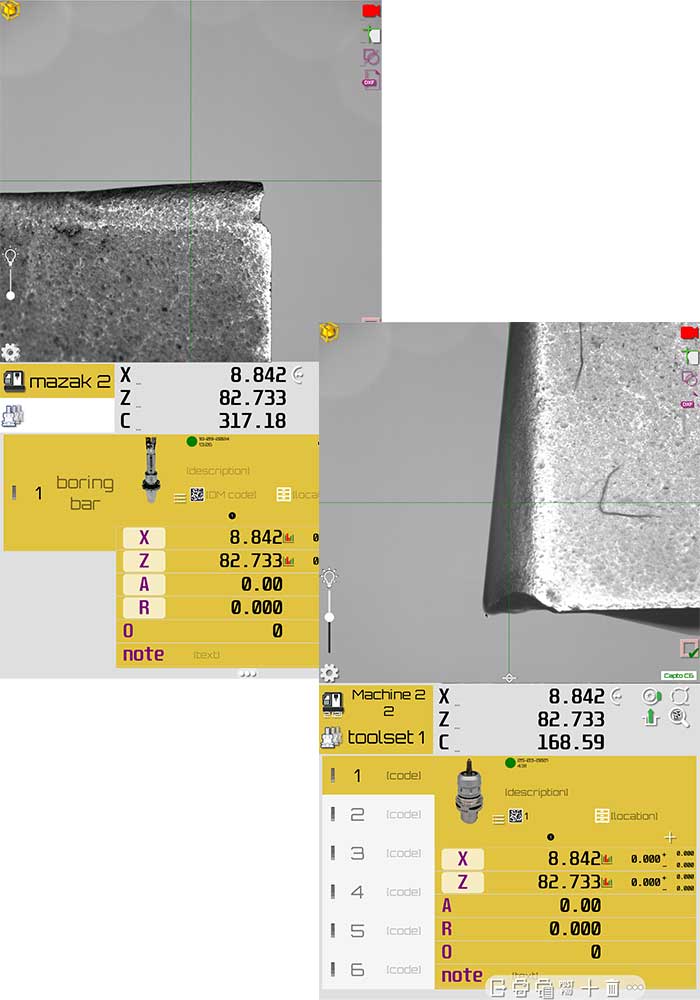

SOFTWARE E FUNZIONI DI MISURA
- Sistema operativo Elbo Controlli NIKKEN embedded basato su LINUX
- Software macchina Elbo Controlli NIKKEN versione C (layout giallo)
- Numero di origini macchina / numero di set utensili = ∞ / ∞
- Funzione multiorigine per macchine multitasking
- Funzione di misura manuale con reticolo fisso
- Funzione di misura Autotargeting
- Funzione di misura Autotargeting con congelamento delle misure
- Indicatori di collimazione per misura con reticolo fisso
- Misurazione automatica raggio inserto/tagliente e centro teorico raggio inserto
- Misurazione automatica angolo inserto/tagliente e intersezione teorica
- Funzione di misura smusso
- Area di interesse regolabile (AOI)
- Rotazione automatica del mandrino e misurazione dei taglienti
- Software di automazione del preset per presettaggio utensili (1 step)
- Software di automazione del preset per presettaggio utensili (step illimitati)
- Software per il presettaggio manuale utensili e controllo della geometria
- Software di automazione del preset per presettaggio utensili e controllo della geometria (full CN)
FUNZIONI GRAFICHE
- Reticoli regolabili (assi e cerchi)
- Funzione di acquisizione immagine profilo
- Geometria automatica (entità geometrica multipla)
- Geometria per punti
- Acquisizione immagine da telecamera sistema di visione
- Importazione file DXF e comparazione con profilo utensile
- Acquisizione DXF manuale profilo di rivoluzione
- Acquisizione DXF automatica profilo di rivoluzione
FUNZIONI DI CONNESSIONE E INTEGRAZIONE
- 4 porte USB
- Connessione LAN
- Connessione Wi-Fi
- Post processor standard
