Descrizione Preset E68CX
L'integrazione di un sistema di presetting utensili come la serie E68 è un investimento strategico per qualsiasi officina meccanica che desideri aumentare la propria competitività, garantendo lavorazioni di alta qualità e efficientando i tempi di produzione.
Costruita per resistere alle condizioni più gravose, la serie E68 è perfetta per essere utilizzata in ambienti industriali caratterizzati da vibrazioni costanti, che potrebbero compromettere la precisione delle misurazioni. La sua rigidità strutturale assicura un'elevata affidabilità operativa, permettendo di lavorare con la massima sicurezza anche nelle situazioni più complesse.
Da sempre, Elbo Controlli NIKKEN sviluppa soluzioni all’avanguardia per la misurazione, l’ispezione e l’analisi automatica degli utensili, seguendo un principio fondamentale: rendere il lavoro degli operatori più semplice possibile, riducendo al minimo gli errori umani.
Con la nostra nuova interfaccia intelligente, programmare la misurazione degli utensili diventa un’esperienza fluida e intuitiva. Imposta tutti i punti di misurazione, definisci il numero di taglienti, i valori teorici e le tolleranze, tutto in un’unica schermata. Decidi tu come misurare i tuoi utensili e dove esportare i risultati: post-processor, TID, chip RFID oppure un semplice report stampabile.
L’automazione è la chiave per ottimizzare i processi produttivi, riducendo le attività manuali e aumentando efficienza e precisione. Sebbene trovi applicazione in molti settori, è nell’industria e nella manifattura che esprime al massimo il suo potenziale. Con il preset E68CX, il tuo processo produttivo compie un salto di qualità. Nel mercato odierno, la competitività è legata alla capacità di innovare e rispondere rapidamente alle esigenze dei clienti. Automatizzare significa evolversi, ottimizzare e rimanere sempre un passo avanti.
Il preset E68CX è la soluzione che aiuta la tua azienda a migliorare l’efficienza e adattarsi ai cambiamenti, garantendo risultati superiori in meno tempo. Più produttività. Più controllo. Più competitività.
E68CX può essere dotato del nuovo sistema di Riconoscimento Automatico Utensili. Per maggiori informazioni, clicca qui.

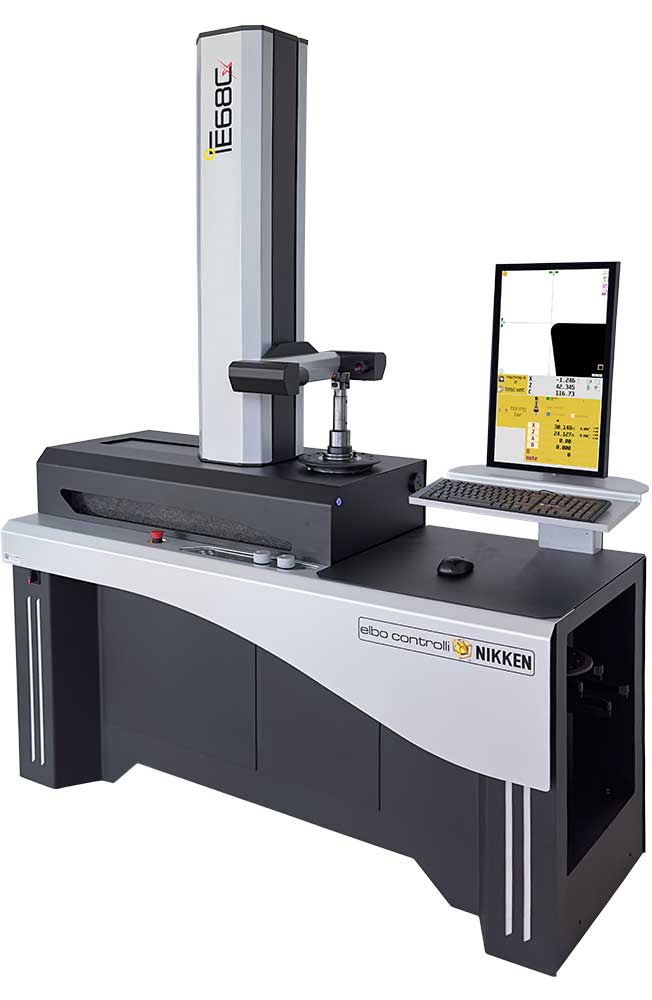

Preset E68CX: Macchina Preset Stand Alone di Elbo Controlli NIKKEN
RIchiedi informazioniScheda tecnica
CARATTERISTICHE GENERALI
- Campo di misura: diametro max 600 mm (raggio 300 mm); altezza max 800 mm

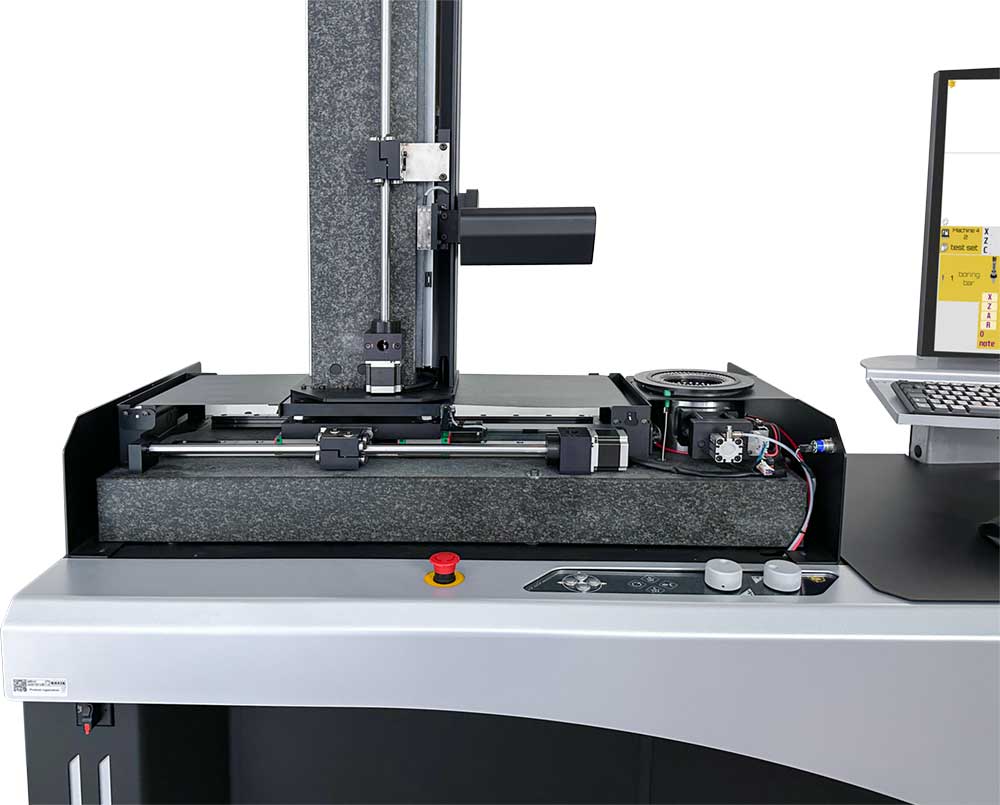

- Base e colonna in granito naturale: max errore linearità 8 µm
- Struttura macchina monoblocco in acciaio, basata a terra con 4 appoggi regolabili antivibranti
- Guide lineari (2 per asse X, 1 per asse Z) con pattini a doppio ricircolo di sfere
- Movimentazione assi motorizzata
- Regolazione micrometrica motorizzata
- Righe ottiche ECN modello GS371 certificate (risoluzione 1µm)

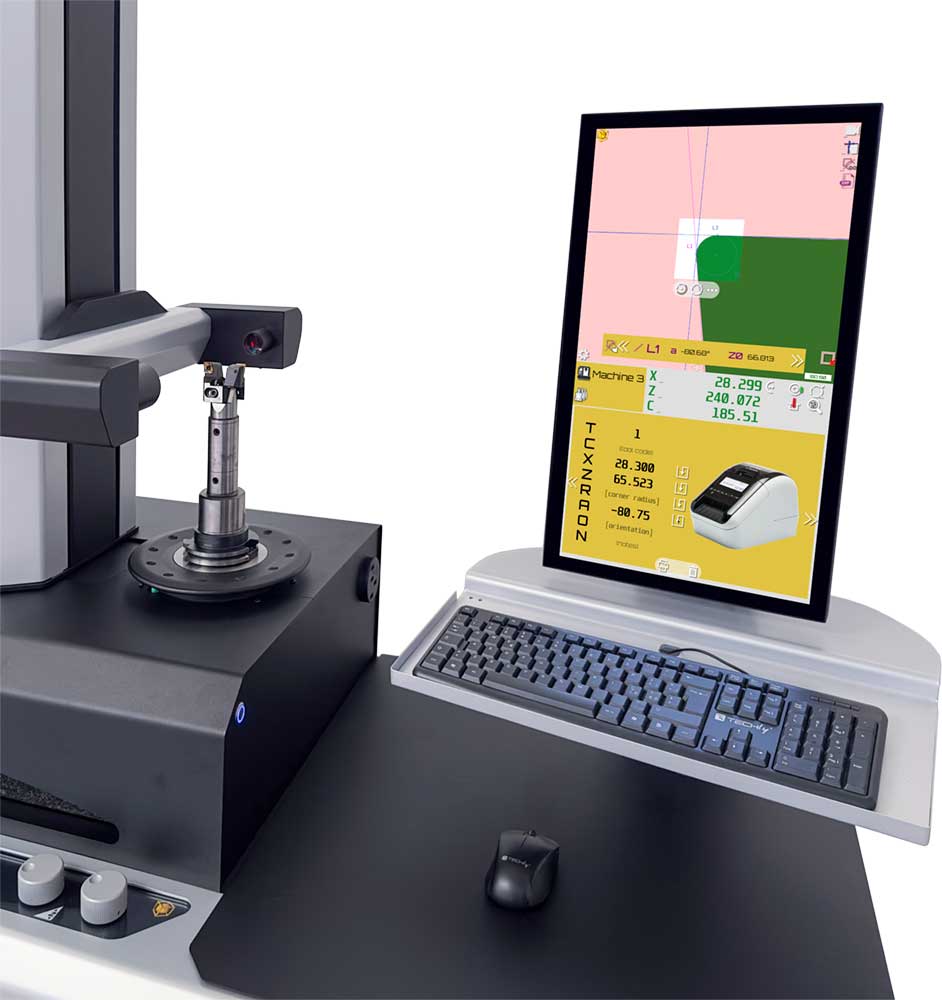

- Monitor Touch-screen TFT 21,5" Full HD verticale
- Tastiera e mouse

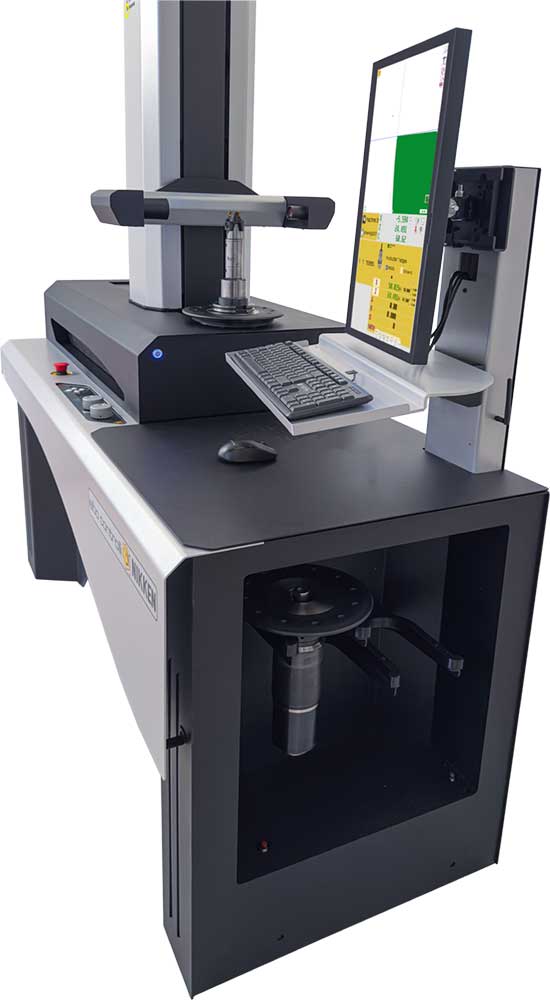

- Supporto laterale portamandrini (1 per 2 mandrini)
- Ingombri: L = 1748,5 mm, H = 2217 mm, D = 717 mm
- Peso netto: ~ 570 kg
CARATTERISTICHE PORTAMANDRINO
- Mandrino intercambiabile (ISO, BT, CAT, HSK, Attacco poligonale, etc.)
- Sistema di identificazione del portamandrino (SP-ID)
- Visualizzazione asse C
- Rotazione automatica del portamandrino e index elettronico
- Freno rotazione mandrino pneumatico
- Bloccaggio portautensili meccanico motorizzato (codolo standard DIN69872, ISO7388, MAS403)
- Bloccaggio portautensili meccanico motorizzato (HSK, Cono poligonale)
CARATTERISTICHE SISTEMA DI VISIONE
- Obiettivo bi-telecentrico
- Campo di misura sistema di visione Elbo Controlli NIKKEN = 10x10 mm
- Sensore monocromatico C-MOS connessione USB 3.0 Super speed
- Risoluzione sistema di visione Elbo Controlli NIKKEN = 1 µm
- Ingrandimento sistema di visione Elbo Controlli NIKKEN = 25x
- Visualizzazione analogica o digitale
- Zoom digitale = 4x
- Funzione ispezione tagliente
- Area inquadrata ridimensionabile
SOFTWARE E FUNZIONI DI MISURA
- Sistema operativo Elbo Controlli NIKKEN embedded basato su LINUX
- Software macchina Elbo Controlli NIKKEN versione C (layout giallo)
- Numero di origini macchina / numero di set utensili = ∞ / ∞
- Funzione multiorigine per macchine multitasking
- Funzione di misura manuale con reticolo fisso
- Funzione di misura Autotargeting
- Funzione di misura Autotargeting con congelamento delle misure
- Indicatori di collimazione per misura con reticolo fisso
- Misurazione automatica raggio inserto/tagliente e centro teorico raggio inserto
- Misurazione automatica angolo inserto/tagliente e intersezione teorica
- Funzione di misura smusso
- Area di interesse regolabile (AOI)
- Rotazione automatica del mandrino e misurazione dei taglienti
- Software di automazione del preset per presettaggio utensili (1 step)
- Software di automazione del preset per presettaggio utensili (step illimitati)
- Software per il presettaggio manuale utensili e controllo della geometria
- Software di automazione del preset per presettaggio utensili e controllo della geometria (full CN)
FUNZIONI GRAFICHE
- Reticoli regolabili (assi e cerchi)
- Funzione di acquisizione immagine profilo
- Geometria automatica (entità geometrica multipla)
- Geometria per punti
- Acquisizione immagine da telecamera sistema di visione
- Importazione file DXF e comparazione con profilo utensile
- Acquisizione DXF manuale profilo di rivoluzione
- Acquisizione DXF automatica profilo di rivoluzione
FUNZIONI DI CONNESSIONE E INTEGRAZIONE
- 4 porte USB
- Connessione LAN
- Connessione Wi-Fi
- Post processor standard
Granito naturale
IL GRANITO NATURALE COME MATERIALE DA COSTRUZIONE
Il granito è uno dei materiali naturali con il più basso coefficiente di dilatazione termica al mondo, una peculiarità molto importante quando si parla di misurazione.
Il granito naturale è una roccia ignea che si genera per solidificazione di una Approfondisci
Dilatazione termica
La dilatazione termica è un fenomeno fisico che si realizza quando un corpo (liquido, gassoso o solido) aumenta di volume all'aumentare della temperatura. Tale aumento è causato dalla variazione dell'oscillazione degli atomi attorno al punto di equilibrio.
Nel caso dei corpi solidi, la dilatazione Approfondisci
